实验 19：使用 HAMi 对昇腾 310P3 vNPU 进行硬切

进阶时长： 约 60 分钟环境： 单节点 Kubernetes 1.37.0 集群，配备一张 Ascend 310P3（Ubuntu 20.04.6、Ascend driver 22.0.4、x86_64）费用： 需要专属的 Ascend 310P3 硬件验证于： 2026-09-19作者： @lixd

本实验在单张 Ascend 310P3 上安装 HAMi 2.10.0 和固定版本的 ascend-device-plugin v1.4.1。你将通过 Kubernetes 资源请求固定的 vNPU 模板，在 Pod 内确认选中的模板，让多个 Pod 共享一张物理 NPU，并观察调度器的容量与分配记账。

如果要了解 Volcano + hami-vnpu-core 在 Ascend 310P3 上的软切路径，请参阅实验 13：用 Volcano + HAMi-core 软切分昇腾 310P3 vNPU。本文介绍的是 HAMi 原生模板硬切路径。

备注

下面的输出采集于 2026-09-19 的实测环境。节点名、Pod 名、IP 地址和设备 UUID 都与环境有关；请重点对比资源名、模板名、就绪状态、节点落点和调度原因。

你将学到什么

• 安装带昇腾支持的 HAMi，并部署固定版本的昇腾设备插件；
• 理解 huawei.com/Ascend310P 和 -memory 资源键；
• 理解 HAMi 如何根据 Pod 的显存请求匹配 vNPU 模板；
• 通过 HAMi 注解、环境变量和 npu-smi 确认选中的 vNPU；
• 让多个硬切 Pod 共享同一张物理 NPU；
• 观察七个最小模板的容量上限，以及整卡请求与切片之间的互斥；以及

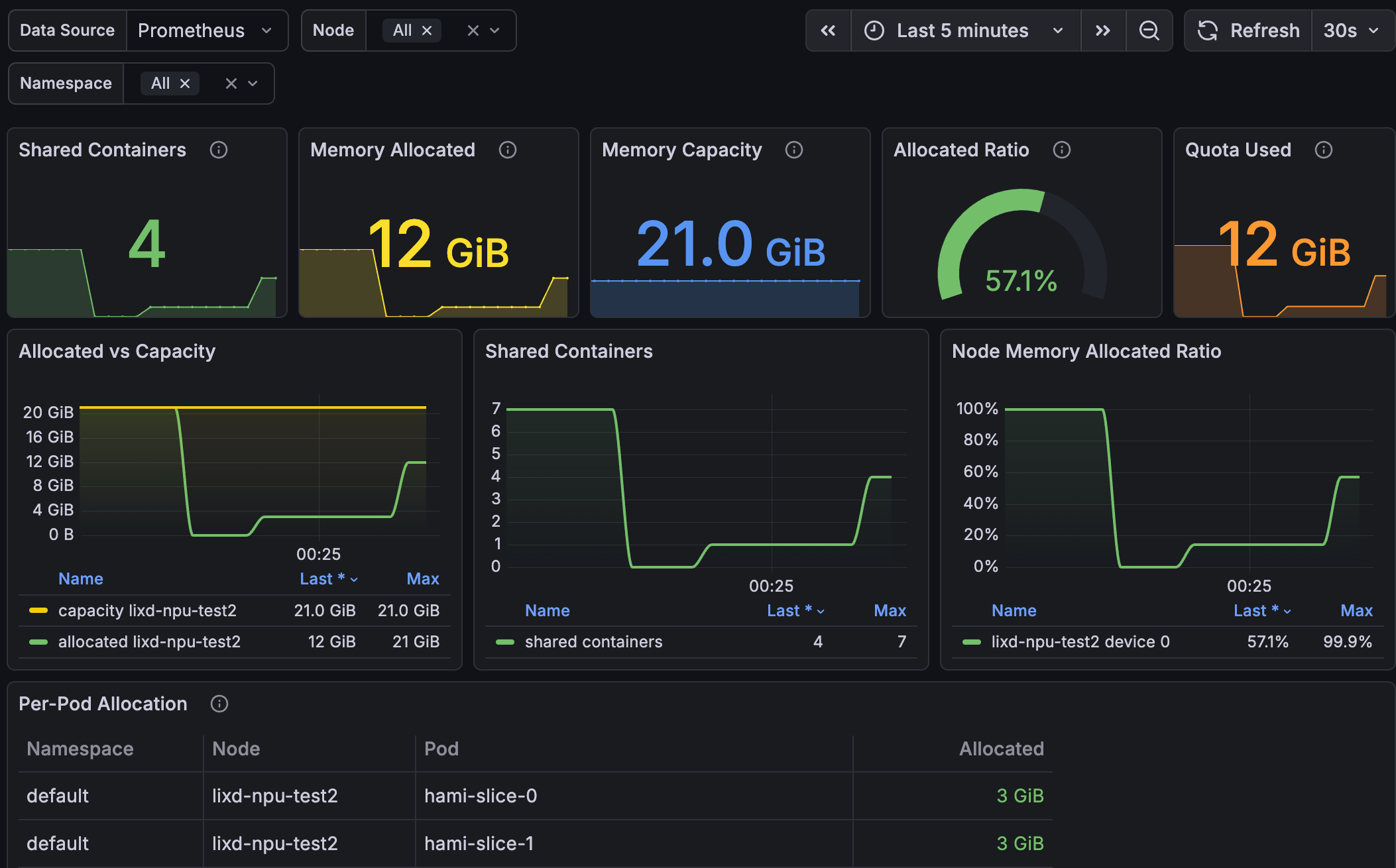

• 读取 HAMi 的共卡和分配指标，并区分调度分配量与真实负载使用量。

实验概览

Ascend 310P3 HAMi 硬切实验流程

前提条件

• 一个单节点 Kubernetes 集群，节点上有一张空闲的 Ascend 310P3。实测环境为 Ubuntu 20.04.6 LTS、Kubernetes v1.37.0，Ascend driver 版本为 22.0.4。
• 节点已安装昇腾驱动/工具包和 Ascend Docker Runtime，并在 containerd 中配置了 ascend runtime handler。
• 本 website 仓库的本地检出。下方命令从仓库根目录执行；示例文件位于 tutorials/labs/examples/19-hami-ascend-vnpu-slicing/。

如果要运行 hami-vnpu-core 软切分，需要使用高于 25.5 的 Ascend Driver。

实测组件版本如下：

组件	版本或配置
操作系统	Ubuntu 20.04.6 LTS，x86_64
节点	lixd-npu-test2
Kubernetes	v1.37.0
Ascend driver	22.0.4
HAMi	v2.10.0
Ascend device plugin	v1.4.1
NPU	1 张 Ascend 310P3

先确认主机能看到健康的设备：

npu-smi info

+--------------------------------------------------------------------------------------------------------+
| npu-smi 22.0.4                                   Version: 22.0.4                                       |
+-------------------------------+-----------------+------------------------------------------------------+
| NPU     Name                  | Health          | Power(W)     Temp(C)     Hugepages-Usage(page)     |
| Chip    Device                | Bus-Id          | AICore(%)    Memory-Usage(MB)                        |
+===============================+=================+======================================================+
| 7       310P3                 | OK              | NA           28                0    / 0              |
| 0       0                     | 0000:00:07.0    | 0            1805 / 21527                            |
+-------------------------------+-----------------+------------------------------------------------------+

步骤 1：环境部署

部署 HAMi

添加 HAMi chart 仓库，并安装实测版本，同时开启昇腾支持：

helm repo add hami-charts https://project-hami.github.io/HAMi/
helm repo update
helm search repo hami-charts/hami --versions | head

helm install hami hami-charts/hami \
  --version 2.10.0 \
  -n kube-system \
  --set devices.ascend.enabled=true

devices.ascend.enabled=true 开启昇腾资源支持。

确认调度器启动成功：

kubectl -n kube-system get pods -l app.kubernetes.io/component=hami-scheduler

NAME                              READY   STATUS    RESTARTS   AGE
hami-scheduler-7f554bd479-rsrb9   2/2     Running   0          3m33s

标记节点

昇腾的 device-plugin 默认通过 ascend=on 选择节点，因此需要给节点打上 label。

kubectl get nodes -o wide

# 将这里替换为上面列出的昇腾节点名。
export NODE_NAME="your-ascend-node-name"
kubectl label node "$NODE_NAME" ascend=on --overwrite

部署 RuntimeClass

需要节点上已经装好 Ascend Docker Runtime 并注册了 ascend handler。

然后从固定版本的设备插件发布内容创建 RuntimeClass：

kubectl apply -f https://raw.githubusercontent.com/Project-HAMi/ascend-device-plugin/refs/tags/v1.4.1/ascend-runtimeclass.yaml

部署 ConfigMap

安装 HAMi 后已经自动创建了全局配置 hami-scheduler-device，其中包含 Ascend 的 resourceName、切分模式和 vNPU 模板，不需要重复部署。

后续 device-plugin 还会挂载 hami-device-node-config，因此需要先手动创建节点级 ConfigMap：

v1.4.1 的节点配置示例针对 cnst-dev-w2，并启用了 hami-vnpu-core。本实验只使用模板硬切，请勿原样应用；节点级配置应将其设为 false。

curl -fsSL \
  https://raw.githubusercontent.com/Project-HAMi/ascend-device-plugin/refs/tags/v1.4.1/ascend-device-node-configmap.yaml \
  | sed \
    -e "s/cnst-dev-w2/${NODE_NAME}/" \
    -e 's/hami-vnpu-core: true/hami-vnpu-core: false/' \
  | kubectl apply -f -

节点级别的设置优先级高于全局。

部署 ascend-device-plugin

使用 v1.4.1 tag 下的官方 YAML 部署。该 YAML 默认镜像仍然是 v1.4.0，因此部署后手动把 DaemonSet 镜像更新为 v1.4.1：

kubectl apply -f https://raw.githubusercontent.com/Project-HAMi/ascend-device-plugin/refs/tags/v1.4.1/ascend-device-plugin.yaml
kubectl -n kube-system set image \
  daemonset/hami-ascend-device-plugin \
  device-plugin=projecthami/ascend-device-plugin:v1.4.1

确认 DevicePlugin 启动成功：

kubectl -n kube-system get pod -l app.kubernetes.io/component=hami-ascend-device-plugin

NAME                              READY   STATUS    RESTARTS   AGE
hami-ascend-device-plugin-2z52v   1/1     Running   0          8m26s

DevicePlugin 启动后，验证节点资源情况：

kubectl describe node "$NODE_NAME" | grep "Capacity:" -A 7

Capacity:
  cpu:                    16
  ephemeral-storage:      100676120576
  huawei.com/Ascend310P:  7
  hugepages-1Gi:          0
  hugepages-2Mi:          0
  memory:                 65866796Ki
  pods:                   110

为什么一张物理卡会显示 huawei.com/Ascend310P: 7？

节点上出现的 huawei.com/Ascend310P: 7 是 HAMi/device-plugin 按最小 vNPU 模板折算后，向 Kubernetes 上报的可调度资源份额，不代表节点上有 7 张物理 NPU。当前 310P3 配置中的最小模板是 vir01=3072 MiB，所以计算是 floor(21527 / 3072) = 7。这里使用的是 memoryAllocatable。因此 device-plugin 会按最小模板折算虚拟设备数量，并向 Kubernetes 上报 Ascend310P: 7；具体 Pod 能否继续分配到这张物理卡，则由 HAMi 结合设备显存等资源进行判断。

步骤 2：查看 310P3 资源模型

HAMi 里的资源

310P3 模板硬切使用设备数量和显存两个资源键：

resources:
  limits:
    huawei.com/Ascend310P: "1"
    huawei.com/Ascend310P-memory: "1024"

• huawei.com/Ascend310P：Ascend 设备数量资源。模板硬切时设置为 1，再结合 -memory 选择 vNPU 模板；
• huawei.com/Ascend310P-memory：显存请求。HAMi 会选择能够满足请求的最小模板；
• 不指定 -memory 时表示申请整卡。

查看 310P3 支持的模板

查看 NPU 硬件支持的 vNPU 模板：

root@lixd-npu-test2:~# npu-smi info -t template-info -i 7
+------------------------------------------------------------------------------------------+
|NPU instance template info is:                                                            |
|Name                AICORE    Memory    AICPU     VPC            VENC           JPEGD     |
|                               GB                 PNGD           VDEC           JPEGE     |
+==========================================================================================+
|vir01               1         3         1         1              0              2         |
|                                                  0              1              1         |
+------------------------------------------------------------------------------------------+
|vir02               2         6         2         3              1              4         |
|                                                  0              3              2         |
+------------------------------------------------------------------------------------------+
|vir02_1c            2         6         1         3              0              4         |
|                                                  0              3              2         |
+------------------------------------------------------------------------------------------+
|vir04               4         12        4         6              2              8         |
|                                                  0              6              4         |
+------------------------------------------------------------------------------------------+
|vir04_3c            4         12        3         6              1              8         |
|                                                  0              6              4         |
+------------------------------------------------------------------------------------------+
|vir04_3c_ndvpp      4         12        3         0              0              0         |
|                                                  0              0              0         |
+------------------------------------------------------------------------------------------+
|vir04_4c_dvpp       4         12        4         12             3              16        |
|                                                  0              12             8         |
+------------------------------------------------------------------------------------------+

然后查看 HAMi 实际加载的 ConfigMap：

kubectl -n kube-system get cm hami-scheduler-device \
  -o jsonpath='{.data.device-config\.yaml}' \
  | grep -A24 'chipName: 310P3'

HAMi 当前针对 310P3 的默认配置只启用了三种模板：

模板	配置显存	AI Core	AI CPU
vir01	3072 MiB	1	1
vir02	6144 MiB	2	2
vir04	12288 MiB	4	4

对应配置如下：

- chipName: 310P3
  commonWord: Ascend310P
  resourceName: huawei.com/Ascend310P
  resourceMemoryName: huawei.com/Ascend310P-memory
  resourceCoreName: huawei.com/Ascend310P-core
  memoryAllocatable: 21527
  memoryCapacity: 24576
  aiCore: 8
  aiCPU: 7
  runtimeClassName: ascend
  templates:
    - name: vir01
      memory: 3072
      aiCore: 1
      aiCPU: 1
    - name: vir02
      memory: 6144
      aiCore: 2
      aiCPU: 2
    - name: vir04
      memory: 12288
      aiCore: 4
      aiCPU: 4

步骤 3：运行单个硬切 Pod

先从最小场景开始，创建一个申请 1024 MiB 显存的 Pod：

apiVersion: v1
kind: Pod
metadata:
  name: auto-1024
spec:
  schedulerName: hami-scheduler
  runtimeClassName: ascend
  restartPolicy: Never
  containers:
    - name: npu-test
      image: docker.io/ascendai/cann:7.0.1-310p-openeuler20.03-py3.8
      imagePullPolicy: IfNotPresent
      securityContext:
        allowPrivilegeEscalation: false
      command: ["bash", "-lc"]
      args:
        - |
          echo "ASCEND_VISIBLE_DEVICES=$ASCEND_VISIBLE_DEVICES"
          echo "ASCEND_VNPU_SPECS=$ASCEND_VNPU_SPECS"
          npu-smi info
          sleep 3600
      resources:
        limits:
          huawei.com/Ascend310P: "1"
          huawei.com/Ascend310P-memory: "1024"

同一份完整清单也保存为 01-single-hard-slice-pod.yaml，便于复用；本文演示仍以这里内嵌的完整 YAML 为准。

本文固定的 CANN 镜像以 root 身份运行，步骤 7 还会在保留的容器中安装编译工具。因此这里保留 allowPrivilegeEscalation: false，但不填写镜像不支持的任意非 root UID。如果集群强制要求非 root，应制作一个预装工具链、包含专用用户且已验证能够访问昇腾设备的派生镜像。

确认 Pod 已经 Running：

kubectl get pod auto-1024 -o wide

NAME        READY   STATUS    RESTARTS   AGE   IP             NODE
auto-1024   1/1     Running   0          21s   172.25.49.46   lixd-npu-test2

HAMi 把这次请求匹配为 vir01，分配注解如下：

kubectl get pod auto-1024 \
  -o jsonpath='{.metadata.annotations.hami\.io/Ascend310P-devices-allocated}{"\n"}{.metadata.annotations.huawei\.com/Ascend310P}{"\n"}'

E0766E64-20C0E5F1-27941064-AED8030A-F6003019,Ascend310P,3072,0:;
[{"UUID":"E0766E64-20C0E5F1-27941064-AED8030A-F6003019","temp":"vir01","memory":3072}]

进入 Pod 查看环境变量和设备信息：

kubectl exec auto-1024 -- bash -lc '
  echo "ASCEND_VISIBLE_DEVICES=$ASCEND_VISIBLE_DEVICES"
  echo "ASCEND_VNPU_SPECS=$ASCEND_VNPU_SPECS"
  npu-smi info
'

完整输出：

ASCEND_VISIBLE_DEVICES=0
ASCEND_VNPU_SPECS=vir01
+--------------------------------------------------------------------------------------------------------+
| npu-smi 22.0.4                                   Version: 22.0.4                                       |
+-------------------------------+-----------------+------------------------------------------------------+
| NPU     Name                  | Health          | Power(W)     Temp(C)           Hugepages-Usage(page) |
| Chip    Device                | Bus-Id          | AICore(%)    Memory-Usage(MB)                        |
+===============================+=================+======================================================+
| 7       310Pvir01             | OK              | NA           28                0    / 0              |
| 0       0                     | 0000:00:07.0    | 0            249  / 2690                             |
+===============================+=================+======================================================+

Pod 已经 Running，ASCEND_VNPU_SPECS=vir01、分配注解里的 temp: vir01 和 Pod 内的 310Pvir01 三处证据也能互相对应，说明最基本的硬切链路正常。

接下来验证 HAMi 是否真的会按请求自动选择模板。我分别申请 1024、4096 和 7000 MiB，这些值都不是模板的精确显存。

另外两个 Pod 的完整清单在 tutorials/labs/examples/19-hami-ascend-vnpu-slicing/02-template-matching-pods.yaml，直接部署：

kubectl apply -f tutorials/labs/examples/19-hami-ascend-vnpu-slicing/02-template-matching-pods.yaml
kubectl wait \
  --for=condition=Ready \
  pod/auto-4096 pod/auto-7000 \
  --timeout=5m
kubectl get pods auto-1024 auto-4096 auto-7000 \
  -o custom-columns='NAME:.metadata.name,READY:.status.containerStatuses[0].ready,STATUS:.status.phase,NODE:.spec.nodeName'

三个 Pod 全部 Running：

NAME        READY   STATUS    NODE
auto-1024   1/1     Running   lixd-npu-test2
auto-4096   1/1     Running   lixd-npu-test2
auto-7000   1/1     Running   lixd-npu-test2

匹配结果如下：

原始申请	webhook 调整后	HAMi 选择模板	容器内可见容量
1024 MiB	3072 MiB	vir01	2690 MiB
4096 MiB	6144 MiB	vir02	5381 MiB
7000 MiB	12288 MiB	vir04	10763 MiB

4096 MiB 请求在 Pod 内显示为 vir02：

ASCEND_VISIBLE_DEVICES=0
ASCEND_VNPU_SPECS=vir02
+===============================+=================+======================================================+
| 7       310Pvir02             | OK              | NA           28                0    / 0              |
| 0       0                     | 0000:00:07.0    | 0            497  / 5381                             |
+===============================+=================+======================================================+

7000 MiB 请求在 Pod 内显示为 vir04：

ASCEND_VISIBLE_DEVICES=0
ASCEND_VNPU_SPECS=vir04
+===============================+=================+======================================================+
| 7       310Pvir04             | OK              | NA           29                0    / 0              |
| 0       0                     | 0000:00:07.0    | 0            995  / 10763                            |
+===============================+=================+======================================================+

宿主机同时看到三个 vNPU：

在宿主机执行以下命令。实测环境的 NPU ID 为 7、chip ID 为 0；请根据自己环境中 npu-smi info 显示的编号调整：

npu-smi info -t info-vnpu -i 7 -c 0

| Total number of vnpu: 3                                                       |
+-------------------------------------------------------------------------------+
|  Vnpu ID  |  Vgroup ID     |  Container ID  |  Status  |  Template Name       |
+-------------------------------------------------------------------------------+
|  100      |  0             |  ffffffffffff  |  1       |  vir01               |
|  101      |  1             |  ffffffffffff  |  1       |  vir02               |
|  102      |  2             |  ffffffffffff  |  1       |  vir04               |
+-------------------------------------------------------------------------------+

这说明 HAMi 会选择能够满足请求的最小模板。

admission webhook 还会把 Pod 里的显存值改成选中模板的配置值，因此 Pod 创建后再执行 kubectl get pod -o yaml，看到的是 3072/6144/12288。模板配置显存与容器中 npu-smi 显示的可用容量并不完全相等，这是 Ascend vNPU 自身的保留开销。

步骤 4：验证超过最大模板时的整卡回退

310P3 最大模板是 vir04=12288 MiB。删除前面的切片并确认 NPU 空闲后，我又申请了 13000 MiB：

完整清单在 tutorials/labs/examples/19-hami-ascend-vnpu-slicing/03-over-max-memory-idle-card.yaml，先清理模板 Pod，再直接部署：

kubectl delete pod auto-1024 auto-4096 auto-7000 --ignore-not-found
kubectl apply -f tutorials/labs/examples/19-hami-ascend-vnpu-slicing/03-over-max-memory-idle-card.yaml
kubectl wait --for=condition=Ready pod/over-max-memory-idle-card --timeout=5m

Pod 成功调度并运行：

pod/over-max-memory-idle-card created
pod/over-max-memory-idle-card condition met

NAME                        READY   STATUS    RESTARTS   AGE     IP             NODE
over-max-memory-idle-card   1/1     Running   0          3m15s   172.25.49.59   lixd-npu-test2

再看 API Server 中保存的资源和 HAMi 分配注解，原始的 13000 MiB 已经被 webhook 提升为整卡可调度显存 21527 MiB：

{
  "allocated": "E0766E64-20C0E5F1-27941064-AED8030A-F6003019,Ascend310P,21527,0:;",
  "device": "[{\"UUID\":\"E0766E64-20C0E5F1-27941064-AED8030A-F6003019\",\"memory\":21527}]",
  "resources": {
    "limits": {
      "huawei.com/Ascend310P": "1",
      "huawei.com/Ascend310P-memory": "21527"
    },
    "requests": {
      "huawei.com/Ascend310P": "1",
      "huawei.com/Ascend310P-memory": "21527"
    }
  }
}

Pod 内没有 ASCEND_VNPU_SPECS，npu-smi info 看到的是完整的物理 310P3：

ASCEND_AICPU_PATH=/usr/local/Ascend/ascend-toolkit/latest
ASCEND_DOCKER_RUNTIME=True
ASCEND_HOME_PATH=/usr/local/Ascend/ascend-toolkit/latest
ASCEND_OPP_PATH=/usr/local/Ascend/ascend-toolkit/latest/opp
ASCEND_TOOLKIT_HOME=/usr/local/Ascend/ascend-toolkit/latest
ASCEND_VISIBLE_DEVICES=0
+--------------------------------------------------------------------------------------------------------+
| npu-smi 22.0.4                                   Version: 22.0.4                                       |
+-------------------------------+-----------------+------------------------------------------------------+
| NPU     Name                  | Health          | Power(W)     Temp(C)           Hugepages-Usage(page) |
| Chip    Device                | Bus-Id          | AICore(%)    Memory-Usage(MB)                        |
+===============================+=================+======================================================+
| 7       310P3                 | OK              | NA           28                0    / 0              |
| 0       0                     | 0000:00:07.0    | 0            1805 / 21527                            |
+===============================+=================+======================================================+

宿主机同时显示 Total number of vnpu: 0。所以 13000 MiB 并没有匹配到一个更大的 vNPU，而是被转换成整卡申请。空闲卡上可以运行；卡上已有切片时，同样的请求会因 CardInsufficientMemory 保持 Pending。

步骤 5：验证多 Pod 共卡与容量耗尽

单 Pod 跑通只能证明链路没断，真正使用时更关心多个任务能不能共卡。

直接启动 8 个相同的 vir01 Pod。8 个 Pod 的完整清单在 tutorials/labs/examples/19-hami-ascend-vnpu-slicing/04-hard-slice-capacity.yaml：

kubectl delete -f tutorials/labs/examples/19-hami-ascend-vnpu-slicing/03-over-max-memory-idle-card.yaml --ignore-not-found
kubectl apply -f tutorials/labs/examples/19-hami-ascend-vnpu-slicing/04-hard-slice-capacity.yaml
kubectl get pods -l app=hami-310p-oversubscribe \
  -o custom-columns='NAME:.metadata.name,READY:.status.containerStatuses[0].ready,STATUS:.status.phase,NODE:.spec.nodeName'

一张 310P3 物理卡最多容纳 7 个 vir01 模板，预期结果是 7 个 Pod Running，第 8 个 Pod Pending：

NAME                         READY   STATUS    NODE
hami-310p-oversubscribe-0    1/1     Running   lixd-npu-test2
hami-310p-oversubscribe-1    1/1     Running   lixd-npu-test2
hami-310p-oversubscribe-2    1/1     Running   lixd-npu-test2
hami-310p-oversubscribe-3    1/1     Running   lixd-npu-test2
hami-310p-oversubscribe-4    1/1     Running   lixd-npu-test2
hami-310p-oversubscribe-5    1/1     Running   lixd-npu-test2
hami-310p-oversubscribe-6    1/1     Running   lixd-npu-test2
hami-310p-oversubscribe-7    0/1     Pending   <none>

查看 Pending Pod 的事件：

kubectl describe pod \
  -l app=hami-310p-oversubscribe \
  | grep -A2 -E 'FailedScheduling|CardTimeSlicingExhausted'

  Warning  FailedScheduling  2m10s                  hami-scheduler  0/1 nodes are available: 1 1/1 CardTimeSlicingExhausted. preemption: 0/1 nodes are available: 1 No preemption victims found for incoming pod.
  Warning  FailedScheduling  2m7s (x2 over 2m7s)    hami-scheduler  0/1 nodes are available: 1 1/1 CardTimeSlicingExhausted. preemption: 0/1 nodes are available: 1 No preemption victims found for incoming pod.
  Warning  FilteringFailed   2m4s (x13 over 2m11s)  hami-scheduler  1 nodes CardTimeSlicingExhausted(lixd-npu-test2)

宿主机也正好看到 7 个 vir01：

npu-smi info -t info-vnpu -i 7 -c 0

| Total number of vnpu: 7                                                       |
+-------------------------------------------------------------------------------+
|  100      |  0             |  ffffffffffff  |  1       |  vir01               |
|  101      |  0             |  ffffffffffff  |  1       |  vir01               |
|  102      |  1             |  ffffffffffff  |  1       |  vir01               |
|  103      |  1             |  ffffffffffff  |  1       |  vir01               |
|  104      |  2             |  ffffffffffff  |  1       |  vir01               |
|  105      |  2             |  ffffffffffff  |  1       |  vir01               |
|  106      |  3             |  ffffffffffff  |  1       |  vir01               |
+-------------------------------------------------------------------------------+

这里同时验证了 Kubernetes 上报的 Ascend310P: 7 确实对应七个最小模板，以及容量用尽后 HAMi 会给出明确的 CardTimeSlicingExhausted，而不是把第 8 个 Pod 错误绑到节点。

再查看前两个 Pod 的分配注解，可以确认它们共享同一个物理设备 UUID，但各自使用独立的 vir01 vNPU：

kubectl get pod hami-310p-oversubscribe-0 \
  -o jsonpath='{.metadata.name}{"\t"}{.metadata.annotations.hami\.io/Ascend310P-devices-allocated}{"\n"}'
kubectl get pod hami-310p-oversubscribe-1 \
  -o jsonpath='{.metadata.name}{"\t"}{.metadata.annotations.hami\.io/Ascend310P-devices-allocated}{"\n"}'

hami-310p-oversubscribe-0  E0766E64-20C0E5F1-27941064-AED8030A-F6003019,Ascend310P,3072,0:;
hami-310p-oversubscribe-1  E0766E64-20C0E5F1-27941064-AED8030A-F6003019,Ascend310P,3072,0:;

UUID 与环境有关，重点是两个 Pod 的 UUID 相同，且都分配到了 3072 MiB 的 vir01。

步骤 6：验证整卡与切片互斥

不设置 huawei.com/Ascend310P-memory 就表示申请整卡：

resources:
  limits:
    huawei.com/Ascend310P: "1"

webhook 会自动补成整卡可调度显存：

huawei.com/Ascend310P-memory: "21527"

整卡 Pod 的完整清单在 tutorials/labs/examples/19-hami-ascend-vnpu-slicing/05-whole-card-pod.yaml，直接部署：

kubectl delete -f tutorials/labs/examples/19-hami-ascend-vnpu-slicing/04-hard-slice-capacity.yaml --ignore-not-found
kubectl apply -f tutorials/labs/examples/19-hami-ascend-vnpu-slicing/05-whole-card-pod.yaml
kubectl wait --for=condition=Ready pod/whole-after-slices --timeout=5m

整卡 Pod 先运行，再创建两个硬切 Pod：

kubectl apply -f tutorials/labs/examples/19-hami-ascend-vnpu-slicing/02-template-matching-pods.yaml
kubectl get pods auto-4096 auto-7000 \
  -o custom-columns='NAME:.metadata.name,READY:.status.containerStatuses[0].ready,STATUS:.status.phase,NODE:.spec.nodeName'
kubectl describe pod auto-4096 \
  | grep -A2 -E 'FailedScheduling|CardInsufficientMemory'

两个切片 Pod 都因为整卡占用而 Pending：

NAME        READY   STATUS    NODE
auto-4096   0/1     Pending   <none>
auto-7000   0/1     Pending   <none>

Warning  FailedScheduling  hami-scheduler
0/1 nodes are available: 1 1/1 CardInsufficientMemory.

删除整卡 Pod 后，两个切片会继续调度并运行；此时再申请整卡：

kubectl delete -f tutorials/labs/examples/19-hami-ascend-vnpu-slicing/05-whole-card-pod.yaml --ignore-not-found
kubectl wait --for=condition=Ready pod/auto-4096 pod/auto-7000 --timeout=5m
kubectl apply -f tutorials/labs/examples/19-hami-ascend-vnpu-slicing/05-whole-card-pod.yaml
kubectl get pods auto-4096 auto-7000 whole-after-slices \
  -o custom-columns='NAME:.metadata.name,READY:.status.containerStatuses[0].ready,STATUS:.status.phase,NODE:.spec.nodeName'
kubectl describe pod whole-after-slices \
  | grep -A2 -E 'FailedScheduling|CardInsufficientMemory'

整卡 Pod 同样 Pending：

NAME                 READY   STATUS    NODE
auto-4096            1/1     Running   lixd-npu-test2
auto-7000            1/1     Running   lixd-npu-test2
whole-after-slices   0/1     Pending   <none>

Warning  FailedScheduling  hami-scheduler
0/1 nodes are available: 1 1/1 CardInsufficientMemory.

所以整卡与切片的互斥在 HAMi 2.10 上仍然成立，调度器会通过设备显存记账阻止两类工作负载同时使用同一张卡。

删除 Pending 的整卡 Pod，保留两个切片 Pod，后面的 Demo 继续使用其中的 auto-7000：

kubectl delete -f tutorials/labs/examples/19-hami-ascend-vnpu-slicing/05-whole-card-pod.yaml --ignore-not-found

步骤 7：Pod 内运行真实 AscendC 负载

显存实际分配与释放

前面的 Pod 都只运行 npu-smi 和 sleep，最多证明设备能创建出来。

为了确认 vNPU 里真的可以使用显存，下面在前一步保留下来的 auto-7000（对应 vir04）容器中，通过 ACL 初始化设备并申请约 6 GiB 内存。空闲时 Pod 内看到：

kubectl exec auto-7000 -- bash -lc 'echo "ASCEND_VNPU_SPECS=$ASCEND_VNPU_SPECS"; npu-smi info'

| 7       310Pvir04             | OK              | NA           30                0    / 0              |
| 0       0                     | 0000:00:07.0    | 0            1138 / 10763                            |

在第一个终端执行下面的 ACL 程序。它会分 12 次申请 512 MiB，保持 60 秒后再释放：

kubectl exec -i auto-7000 -- bash -lc 'python3 -' <<'PY'
import acl
import time

chunk = 512 * 1024 * 1024
chunks = []
print("acl.init", acl.init(), flush=True)
print("acl.rt.set_device", acl.rt.set_device(0), flush=True)
context, ret = acl.rt.create_context(0)
print("acl.rt.create_context", context, ret, flush=True)
for index in range(12):
    pointer, ret = acl.rt.malloc(chunk, 0)
    print("malloc", index + 1, "size", chunk, "ptr", pointer, "ret", ret, flush=True)
    if ret != 0:
        break
    chunks.append(pointer)
print("allocated_bytes", len(chunks) * chunk, flush=True)
time.sleep(60)
for pointer in chunks:
    print("free", pointer, acl.rt.free(pointer), flush=True)
print("destroy_context", acl.rt.destroy_context(context), flush=True)
print("reset_device", acl.rt.reset_device(0), flush=True)
print("acl.finalize", acl.finalize(), flush=True)
PY

实测输出包含申请阶段和等待 60 秒后的释放阶段，context 和 pointer 地址每次运行可能不同：

acl.init 0
acl.rt.set_device 0
acl.rt.create_context 134857936 0
malloc 1 size 536870912 ptr 20070382174208 ret 0
malloc 2 size 536870912 ptr 20071455916032 ret 0
malloc 3 size 536870912 ptr 20072529657856 ret 0
malloc 4 size 536870912 ptr 20073603399680 ret 0
malloc 5 size 536870912 ptr 20074677141504 ret 0
malloc 6 size 536870912 ptr 20075750883328 ret 0
malloc 7 size 536870912 ptr 20076824625152 ret 0
malloc 8 size 536870912 ptr 20077898366976 ret 0
malloc 9 size 536870912 ptr 20078972108800 ret 0
malloc 10 size 536870912 ptr 20080045850624 ret 0
malloc 11 size 536870912 ptr 20081119592448 ret 0
malloc 12 size 536870912 ptr 20082193334272 ret 0
allocated_bytes 6442450944
free 20070382174208 0
free 20071455916032 0
free 20072529657856 0
free 20073603399680 0
free 20074677141504 0
free 20075750883328 0
free 20076824625152 0
free 20077898366976 0
free 20078972108800 0
free 20080045850624 0
free 20081119592448 0
free 20082193334272 0
destroy_context 0
reset_device 0
acl.finalize 0

程序等待期间，在第二个终端读取 Pod 内实际的显存占用：

kubectl exec auto-7000 -- npu-smi info -t proc-mem -i 7 -c 0

 Process id:1478    Process name:python3           Process memory(B):6505803776

6505803776 B ≈ 6.06 GiB，比程序申请的 6 GiB 略多，多出的是这个进程的设备上下文与页对齐等额外开销；PID 每次运行不同。

如果分配期间也在容器里执行 npu-smi info，其中两个数字容易被误读：3092 / 3092 是 Hugepages-Usage(page) 的页数，单位 2 MiB（3092 页 ≈ 6.04 GiB，就是这 6 GiB，释放后回到 0 / 0）；10763 / 10763 是 vNPU 行的 Memory-Usage(MB)，它按切片份额折算并会饱和在切片总量上（vir04 为整卡的 4/8），显示满不代表显存被用满。真正跟着分配变化的是宿主机物理卡的 Memory-Usage：3296 / 21527 → 9634 / 21527（+6.3 GiB）→ 释放后 3443 / 21527。

释放后又恢复到：

| 7       310Pvir04             | OK              | NA           30                0    / 0              |
| 0       0                     | 0000:00:07.0    | 0            1138 / 10763                            |

这个结果证明 ACL 工作负载可以在 vir04 内分配和释放设备内存，也说明该 vir04 容器中的设备视图和显存分配受对应 vNPU 容量约束。

编译并运行 CANN 自带的 AscendC 基础算子

固定的 CANN 镜像已经包含 AscendC kernel 示例。安装编译依赖，将示例复制到可写目录，然后按 vir04 编译并运行：

kubectl exec auto-7000 -- bash -lc '
dnf install -y cmake make gcc gcc-c++
rm -rf /tmp/ascendc-vir04
cp -a /usr/local/Ascend/ascend-toolkit/7.0.1/tools/ascendc_kernel_sample \
  /tmp/ascendc-vir04
cd /tmp/ascendc-vir04
cmake -S . -B build \
  -DSOC_VERSION=ascend310p3vir04 \
  -DCMAKE_BUILD_TYPE=Release
cmake --build build -j"$(nproc)"
./build/main
'

构建过程生成了 AI Core 目标文件并完成链接：

[100%] Building CXX object ... auto_gen_add_custom.cpp.o
[100%] Building CXX object ... auto_gen_matmul_custom.cpp.o
/usr/local/Ascend/ascend-toolkit/latest/compiler/ccec_compiler/bin/ld.lld -m aicorelinux ...
[100%] Built target main

加法算子输出：

output of add_custom:
8.000000 8.000000 8.000000 8.000000 ...

矩阵乘算子输出：

output of matmul:
8192.000000 8192.000000 8192.000000 8192.000000 ...

循环运行期间，宿主机采样到过 20% 的 AICore 利用率：

20:51:39.865
| 7       310P3                 | OK              | NA           34                20   / 20             |

20:51:41.424
| 7       310P3                 | OK              | NA           34                0    / 0              |

这是短算子脉冲负载，所以采样值在 0% 和 20% 之间跳动。它能证明任务确实进入 AI Core 执行，不能据此宣称 vir04 始终占用固定百分比算力。

步骤 8：查看 HAMi 调度侧指标

HAMi scheduler 容器内部监听 9395，Service 的 monitor 端口映射到该端口。先在一个终端建立本地端口转发：

kubectl -n kube-system port-forward svc/hami-scheduler 9395:monitor

然后在第二个终端查询指标：

curl -s http://127.0.0.1:9395/metrics \
  | grep -E 'hami_(gpu_shared_count|vgpu_memory_allocated_bytes|resource_quota_used)'

以下指标为缩略示例，省略了与本实验验证无关的标签；完整标签以实际 /metrics 输出为准。

前面保留的两个模板同时运行时：

hami_gpu_shared_count{
  device_type="Ascend310P",
  node="lixd-npu-test2"
} 2

hami_resource_quota_used{
  namespace="default",
  quota_name="huawei.com/Ascend310P-memory"
} 18432

Pod 维度的分配量也能看到：

hami_vgpu_memory_allocated_bytes{pod="auto-4096",namespace="default"} 6.442450944e+09
hami_vgpu_memory_allocated_bytes{pod="auto-7000",namespace="default"} 1.2884901888e+10

这两个值分别是 6144 和 12288 MiB 换算成字节后的结果，属于调度分配量，不是 Pod 的实时使用量。

同一组调度分配指标也可以在 Grafana 中查看：

本实验使用的 Grafana 面板可在 hami-lab-dashboard.json 中找到。

故障排查

节点上没有 huawei.com/Ascend310P 可调度资源

检查节点标签、DevicePlugin、日志和两个 ConfigMap：

kubectl get node "$NODE_NAME" --show-labels | grep 'ascend=on'
kubectl -n kube-system get pods \
  -l app.kubernetes.io/component=hami-ascend-device-plugin -o wide
kubectl -n kube-system logs ds/hami-ascend-device-plugin --tail=100
kubectl -n kube-system get cm hami-scheduler-device hami-device-node-config

硬切 Pod 一直 Pending

确认资源键准确写成 huawei.com/Ascend310P，请求没有超过已配置模板或卡上剩余显存，并且没有整卡 Pod 占用这张 NPU：

kubectl describe pod POD_NAME
kubectl -n kube-system logs deploy/hami-scheduler --tail=100
kubectl get node "$NODE_NAME" \
  -o jsonpath='{.status.allocatable.huawei\.com/Ascend310P}{"\n"}'

CardTimeSlicingExhausted 表示可用模板槽位已经用尽；CardInsufficientMemory 通常表示整卡请求正在与已有切片竞争，或者请求的模板无法放入设备剩余显存。

清理

下面卸载 HAMi、Ascend device-plugin 和 RuntimeClass 的命令会删除本实验安装的集群级资源。仅在本实验负责这些组件安装时执行；共享集群只删除本实验创建的 Pod，并且仅在本实验创建过 ascend=on 标签时移除该标签。

清理 Pod

删除本实验创建的 Pod：

kubectl delete pod -l hami.run/lab-18=true --ignore-not-found
kubectl delete pod \
  auto-1024 auto-4096 auto-7000 over-max-memory-idle-card whole-after-slices \
  --ignore-not-found

卸载 HAMi

helm uninstall hami --namespace kube-system

卸载 DevicePlugin

删除本实验部署的 Ascend device-plugin 及其节点级 ConfigMap：

kubectl delete -f https://raw.githubusercontent.com/Project-HAMi/ascend-device-plugin/refs/tags/v1.4.1/ascend-device-plugin.yaml --ignore-not-found
kubectl -n kube-system delete cm hami-device-node-config --ignore-not-found

清理节点配置

删除本实验创建的 RuntimeClass 和节点标签：

kubectl delete -f https://raw.githubusercontent.com/Project-HAMi/ascend-device-plugin/refs/tags/v1.4.1/ascend-runtimeclass.yaml --ignore-not-found
kubectl label node "$NODE_NAME" ascend-

本实验证明了什么

检查项	预期结果
插件注册	节点上报 huawei.com/Ascend310P: 7。
模板匹配	1024、4096、7000 MiB 分别选择 vir01、vir02、vir04。
容器设备视图	ASCEND_VNPU_SPECS 和 npu-smi 报告选中的模板。
多 Pod 共卡	多个 Pod 共享同一个物理设备 UUID，并作为独立的 vir01 切片运行。
容量耗尽	7 个 vir01 Pod Running，第 8 个因 CardTimeSlicingExhausted Pending。
整卡互斥	整卡请求和模板切片不能同时消费同一张物理 NPU。
指标	HAMi 报告 Ascend 资源的共卡和调度分配值。
